PSRC720自供電保護裝置

PSRC720自供電智能保護裝置是專門針對于環網柜系統應用而開發，可以集成于斷路器或熔斷器柜中使用。具有多種動作特性曲線的相過流保護、零序過流保護及外部接點直接跳閘功能，可應用于母線、線路、配電變壓器等保護場合。

關鍵詞：

PSRC720自供電保護裝置

所屬分類：

產品咨詢：

產品描述

裝置概述
PSRC720自供電智能保護裝置是專門針對于環網柜系統應用而開發，可以集成于斷路器或熔斷器柜中使用。具有多種動作特性曲線的相過流保護、零序過流保護及外部接點直接跳閘功能，可應用于母線、線路、配電變壓器等保護場合。
技術指標
工作環境條件
環境溫度：工作溫度 -20°C - 60°C
存儲溫度： -40°C - 85°C
相對濕度： 5% - 95%
大氣壓力： 70 KPa - 110KPa
海拔高度：不大于3500m
電氣技術參數
額定數據: 交流電流： 5A/1A
頻率： 50Hz/60Hz
裝置電源:
輔助電源：48V 220V可選，自供電，由相電流互感器取電 (特別說明：可定制16V~250V超寬輸入范圍電源模塊)
過載能力：電流回路長期運行------2In / 10s--------------10In / 1s---------------40In
功率消耗：外部電源供電時平均功率不大于2W / 自供電時不大于1VA(裝置啟動功率不大于0.2VA)
定值最大整定范圍：相間電流 0~100A 級差 0.01A / 零序電流 0~10A 級差 0.001A 時間 0~600S 級差 0.01S
保護動作誤差：電流不超過± 3%或± 0.02In
動作時間：在1.2倍定值下所有保護固有動作時間不大于40ms
延時時間：不超過± 1% 或± 40ms
開入回路：電壓類型可定制，電流消耗2mA
開出接點：觸點可連續通過DC220V，5A電流
通訊接口：以太網(10/100M自適應)、RS-485，背后端子總線接口。
選型指南

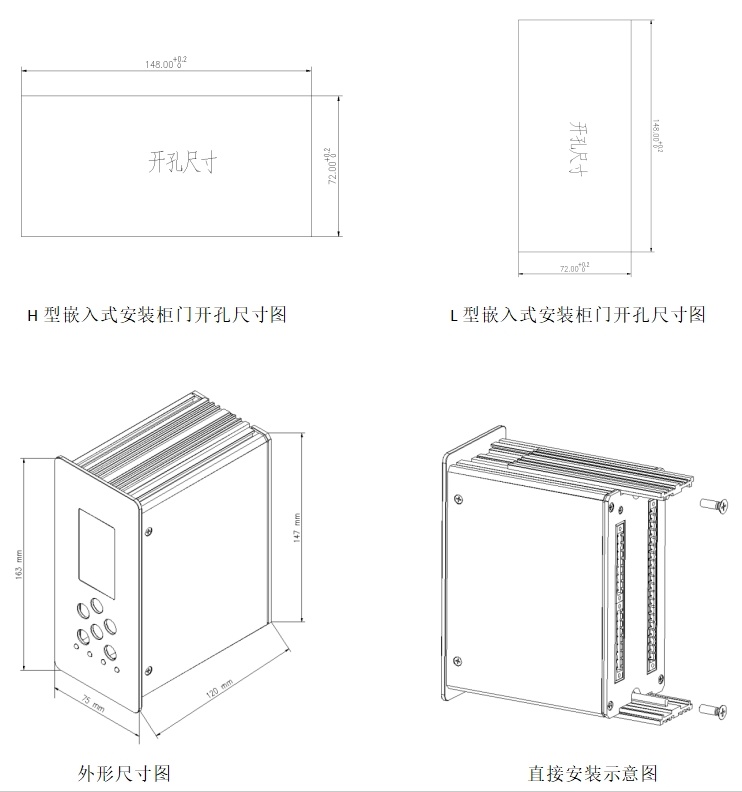

開孔尺寸
