PSRC700智能保護裝置

PSRC700智能保護裝置主要是針對環網柜系統應用而開發的配網自動化終端。它具有相間電流速斷、過流、三種動作特性曲線的反時限過流保護、零序過流保護、重合閘、過電壓、低電壓保護及非電量保護跳閘功能，還具有多電量測量、遙控、遙信等監控功能。

關鍵詞：

PSRC700智能保護裝置

所屬分類：

產品咨詢：

產品描述

裝置概述
PSRC700智能保護裝置主要是針對環網柜系統應用而開發的配網自動化終端。它具有相間電流速斷、過流、三種動作特性曲線的反時限過流保護、零序過流保護、重合閘、過電壓、低電壓保護及非電量保護跳閘功能，還具有多電量測量、遙控、遙信等監控功能。
技術指標
工作環境條件
環境溫度：工作溫度 -20°C - 60°C
存儲溫度： -40°C - 85°C
相對濕度： 5% ~95%
大氣壓力： 70 KPa~ 110KPa
海拔高度：不大于3500m
電氣技術參數
額定數據: 交流電壓： 100V或220V / 交流電流： 5A或1A
頻率： 50Hz/60Hz
電源： AC220(110)V，±20% / DC220(110)V，±20% / DC48V，±20% / DC24V，±20%
過載能力：電流回路長期運行------2In / 10s--------------10In / 1s---------------40In
功率消耗：電源功率不大于5W / 交流輸入回路不大于0.5VA/路
測量范圍：電壓 0.01Un~ 2Un / 電流 0.1In~20In / 零序電流 0.01A~10A
測量精度：電壓 <0.5% / 電流 <0.5% / 零序電流 <0.005A
保護整定范圍：電流 0~20In 級差 0.01A / 電壓 0~2Un 級差 0.1V / 時間 0~600S 級差 0.01S
保護動作時間：在1.5倍定值下所有保護固有動作時間不大于35ms
開入回路：電壓類型可定制，電流消耗2mA
開出接點：觸點可連續通過DC220V，5A電流
通訊接口： RS-485，背后端子總線接口，為可選配置

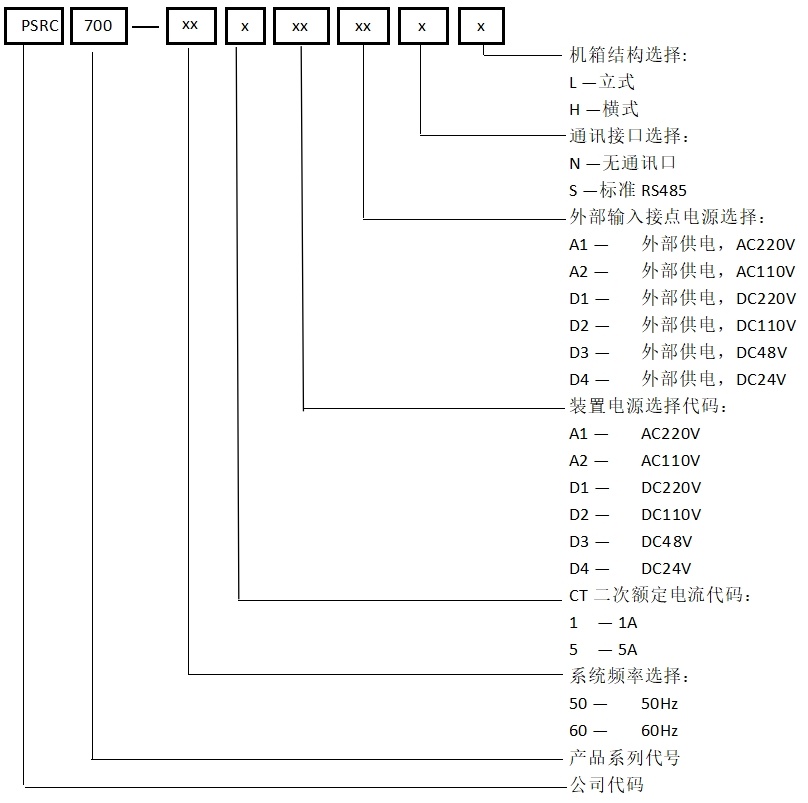

選型指南

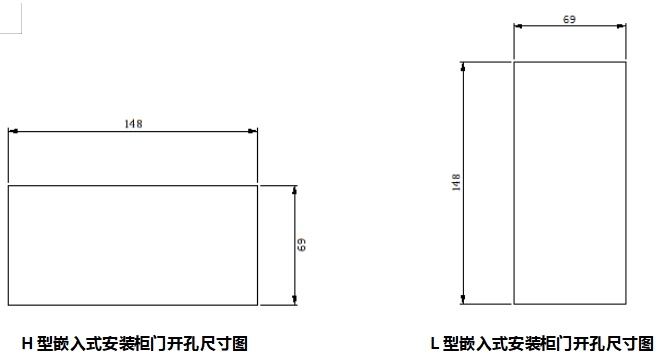

開孔尺寸
